描述

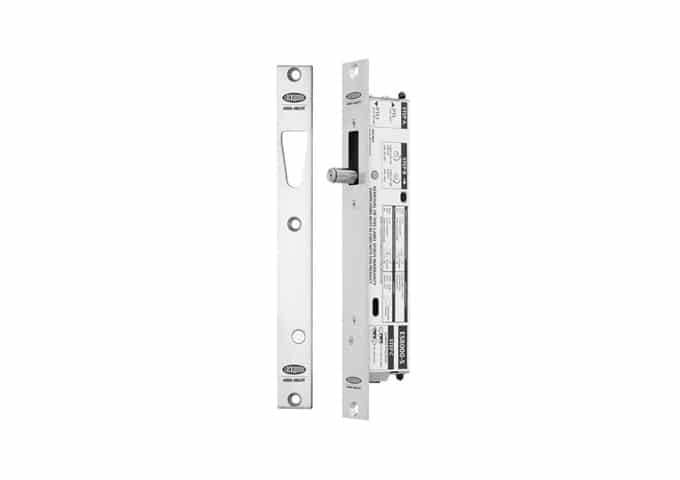

ES8100 在澳大利亚设计和组装,比其 Lockwood/Trimec 前身 ES8000 进行了许多改进,包括 100 公斤的更高预载额定值、门位置监控、集成 LED 锁状态和诊断视觉指示、将门错位从 7 毫米增加到12 毫米,IP53 防护等级,适用于外门应用和简单的一步式 PTO/PTL 现场配置。

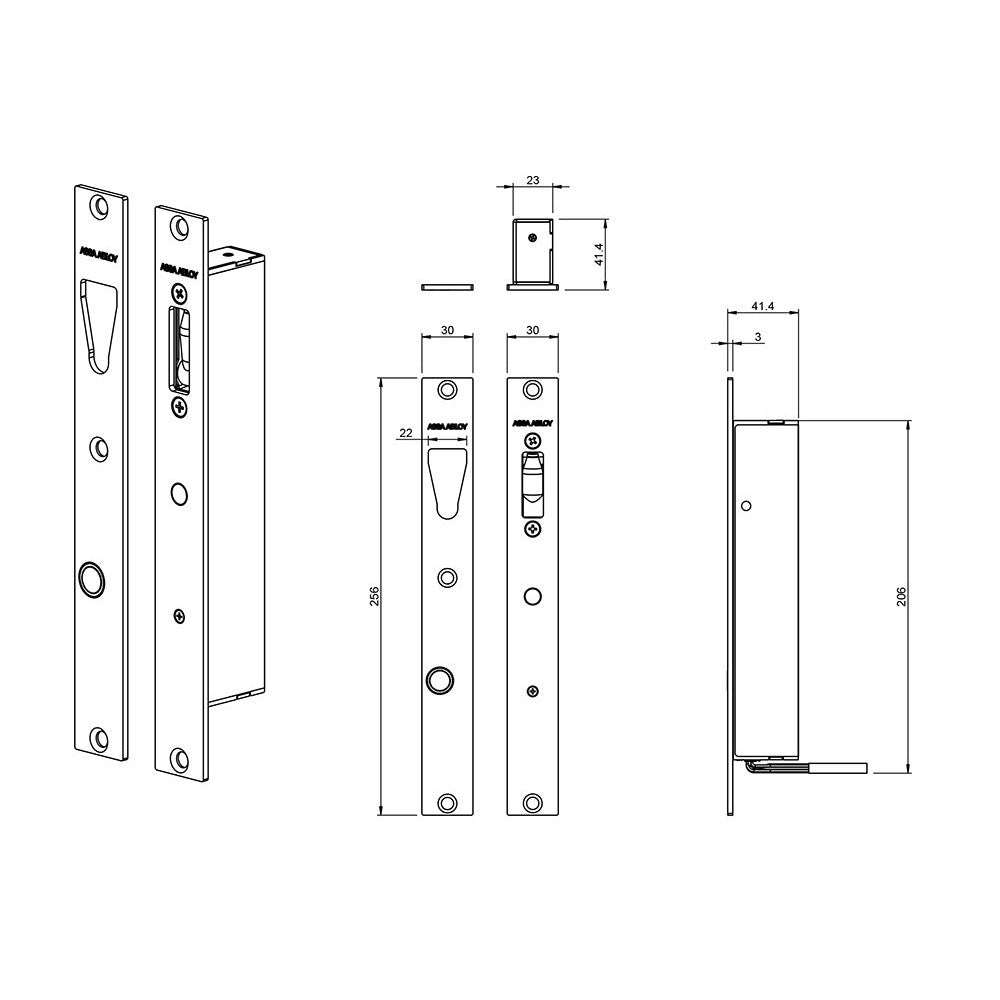

尽管内部完全重新设计,新的 ES8100 V-Lock 主体和面板保留了原来的占地面积,并且是对原始 ES8000 型号的直接改造。 ES8100 冲击板采用相同的固定位置,但宽 3 毫米,以增加错位距离。
主要特征
- 在 3 线模式下预载高达 100 公斤、2 线模式下预载高达 15 公斤时解锁
- 在 20 公斤(12 瓦)和 35 公斤(24 瓦)预载下锁定
- 1000公斤夹持力
- IP53 防护等级,适用于外门应用
- 门位置和锁状态监控
- 板载视觉锁定状态指示和诊断 LED
- 简单、一步式的故障安全 (PTL) 和故障安全 (PTO) 现场选择
- 可选表面/玻璃安装套件
- 可垂直或水平安装(不得安装在地板上)
- 允许门总错位最大为 12 毫米 (+/-6 毫米)
- 工作电压:11.4 - 26VDC
- 经过 500,000 次循环的耐用性测试(120N 解锁,50N 锁定)
应用领域
- 单开和双开铰链门
- 承受侧向载荷(预载荷)的门
- 门错位
- 玻璃门
- 适用于门禁、对讲机、键盘和读卡器系统以及需要门位置监控的门
零件号 | 描述 |
ES8100 | ASSA ABLOY ES8100 V-Lock,11.4 -26VDC,故障安全,全面监控 |
208000-000 | ES8100 V 型锁玻璃门外壳(包括装饰板和固定胶带) |
208100-003 | 100 V 形锁锁扣板带磁铁 |
